常见低压电气元件看图识物

主电路

1

凸轮开关

主要作用:切断电源

2

断路器

主要作用:短路过载、欠压、失压保护。

工作原理

脱扣特性曲线图

3

剩余电流保护装置

主要作用:给断路器增加漏电保护功能。

工作原理:剩余电流互感器检测剩余电流超过灵敏度就动作跳闸。

4

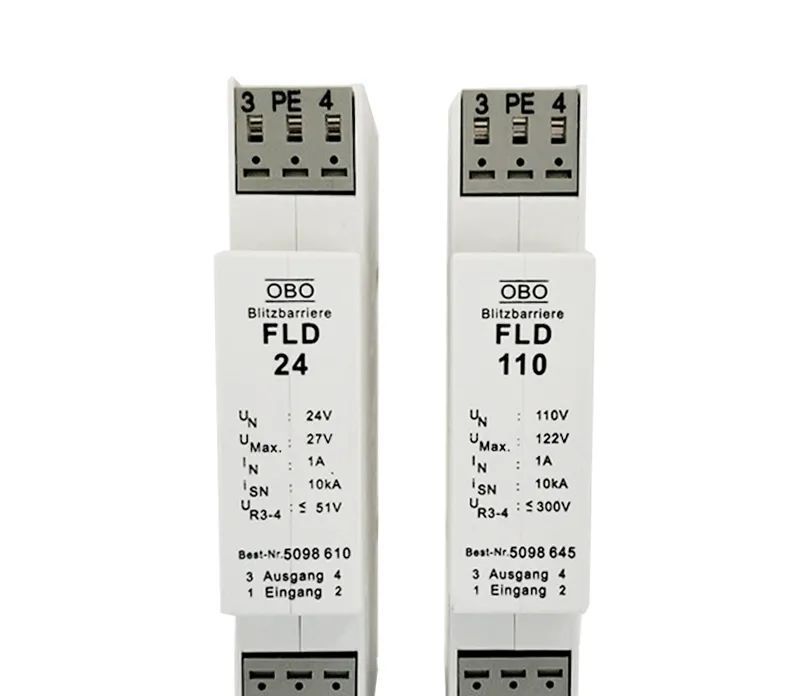

浪涌保护器

主要作用:防雷

工作原理:当电气设备受干扰产生最高电流或受到雷击时,浪涌保护器能及时导通分流,迅速将电流泄入大地,保护设备不受雷击。

5

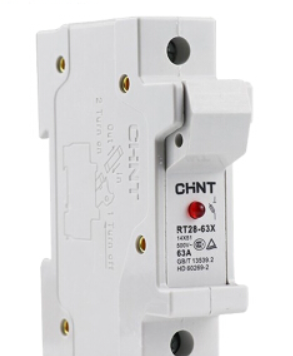

熔断器,保险丝

主要作用:短路保护

工作原理:电流超过规定值,就发热烧毁熔体或保险丝,从而断开电路。

6

电源滤波器

主要作用: 防止电磁干扰从电源进入PLC系统。

7

开关电源

主要作用:交流变直流

8

变压器

主要作用:电压变换、阻抗变换、稳定电压、电流隔离。

控制回路

1

交流接触器

主要作用:接通和切断电路(电源),欠压保护。

工作原理:线圈得电产生磁场,吸动铁芯,带动主触点吸合,辅助触点动作;线圈失电,恢复初始。

2

热继电器

主要作用:电机的过载保护

工作原理:过载时,加热元件使双金属片变形推动推杆,从而断开触点,切断电路。断电后,双金属片可冷却缓慢自行恢复,也可按复位按钮恢复。

3

电机断路器

主要作用:电动机短路保护过载保护

4

继电器

主要作用:小电流控制大电流

工作原理:①(条件达到)线圈得电,常开触点吸                         合,常闭触点断开。

               ②固态继电器是无触点开关,一端输入,                      一端输出,中间电隔离。

         中间继电器

  固态继电器

         继电器模块

   继电器模块

        时间继电器

          压力继电器

        安全继电器

          相序继电器

5

按钮,开关

          急停按钮

         按钮(自锁)

           转换开关

            按钮

          行程开关

         微动开关

电动机

1

三相异步电机

工作原理:三相电流通过定子绕组时,产生旋转磁场,在转子绕组中产生感应电流,磁场与电流相互作用产生电磁转矩,使电动机旋转。

2

减速电机

主要作用:低转速大扭矩设备的传动。

工作原理:输入小齿轮,输出大齿轮

3

变频器

主要作用:软启动电机,控制电机转速

工作原理:把工频电源变换成各种频率的交流电源,以实现电机的变速运行。

4

刹车电阻

主要作用:把电机快速停车产生的再生电能转换成热能消耗掉。

5

调速电机

工作原理:改变电机的级数电压电流频率等方法改变电机的转速。

6

步进电机

主要作用:用于速度和位置精确控制的传动。

主要原理:控制器发送给驱动器一个脉冲信号,驱动器推动电机运转一个固定的角度的角度(步距角)。

细分(参数):提高精度;使电机运转一个步距角需要更多的脉冲。

7

伺服电机

主要作用:灵敏高精度定位的传动。

控制模式:位置速度转矩

工作原理:驱动器控制的三相电形成电磁场,转子在磁场作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。

步进电机与伺服电机主要区别

1.控制精度:步进电机精度取决于相数和拍数,而且启动频率过高或负载过大时易丢步或堵转;伺服电机取决于编码器刻度,稳定性更强。

2.控制方式:步进一般为开环控制,伺服为闭环控制。

3.低频特性:步进低速时容易振动,需要阻尼技术或细分克服;伺服低速时非常平稳。

4.矩频特性:步进电机输出力矩会随着转速升高而下降,交流伺服电机为恒力矩输出。

5.过载能力:步进一般不具有过载能力,而伺服有较强过载能力。

6.响应速度:步进启动到工作转速要上百毫秒,而伺服一般只需几毫秒。

8

编码器

主要作用:测量闭环控制产生的速度或位置

工作原理:将旋转位置的改变转换为电气信号。

9

工业机器人

工作原理:将伺服轴与遥控操纵器的连杆机构联接在一起,预先设定的机械手动作经编程输入后,系统就可以离开人的辅助而独立运行。

气缸,液压缸

1

气缸(液压缸)

工作原理:将气体(液体)的压力转换成机械能。

          标准气缸

         双杠气缸

          摆动气缸

         气动手指

           无杠气缸

        摆动气动手指

2

电磁阀

主要作用:气(油)路的换向

3

气源三联件

4

电气比例阀

主要作用:通过改变输入电信号的方法对压力流量进行连续控制。

工作原理:指令信号经比例放大器进行功率放大,并按比例输出电流给比例阀的比例电磁铁,比例电磁铁输出力并按比例移动阀芯的位置,即可按比例控制液流的流量和改变液流的方向,从而实现对执行机构的位置或速度控制。

5

真空发生器

主要作用:附物品。

工作原理:利用喷管高速喷射压缩空气,在喷管出口形成射流,产生卷吸流动。在卷吸作用下,使得喷管出口周围的空气不断地被抽吸走,使吸附腔内的压力降至大气压以下,形成一定真空度。

6

其他

          单向阀

            节流阀

控制器

1

PLC

工作原理:输入采样执行程序输出刷新

2

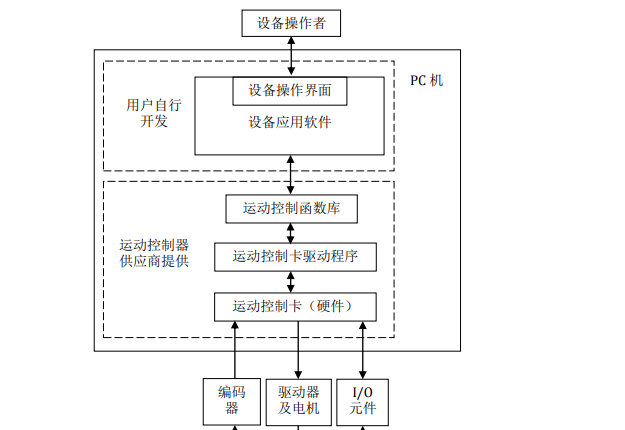

运动控制卡

主要作用:可以简单理解为专于运动控制的“PLC“。

工作原理

3

工控机

工业电脑,小型的又称软路由。

4

HMI

主要作用:人机交互

5

机器视觉

工作原理:机器视觉检测系统将被检测的目标转换成图像信号,然后传送给图像处理系统,将其转变成数字化信号,图像处理系统对这些信号进行运算来抽取目标的特征

6

网络通讯

集线器:将信息转发至所有设备 。(本地群发信息)

交换机:根据MAC地址(物理地址)发送至特定端口 。(本地私聊)

路由器:根据IP地址,在不同网络中传送数据 。(网聊)

集线器和交换机被用来创建网络,路由器则用来连接网络。

7

转换器

8

传感器

其他
